| Totale lengte | 1570mm |
| Kaliber | 17,5mm |
| Bijhorende bajonet | / |
De Brit Whitworth had in de jaren 1850 een patent verkregen voor polygonaallopen, hetgeen een hoge precisie mogelijk maakte.

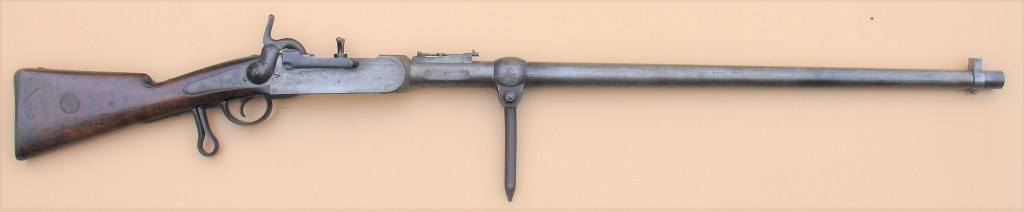

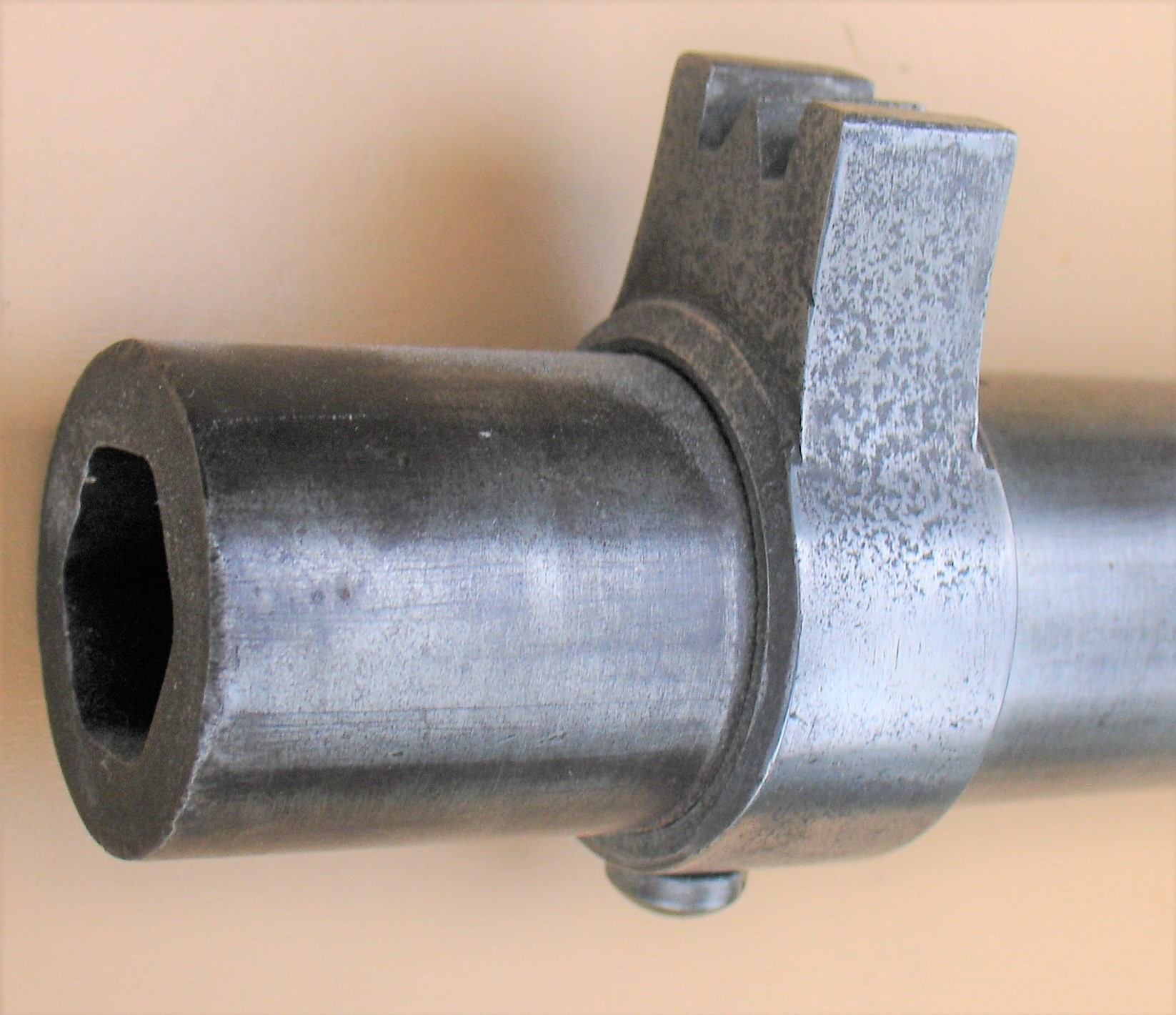

België nam in 1864 wapens met een loop volgens het Whitworth principe, met 6 rechtshandig draaiende vlakken in plaats van trekken, in gebruik. De model 1864 (Whitworth) vestingskarabijn werd gebruikt voor het statisch verdedigen van vestigingen of forten. Door de afmetingen was het een model tussen het gewone geweer en de lichte artillerie. Er waren cylindrische loden projectiel en stalen versies voor het doorboren van de dekking van aanvallende troepen.

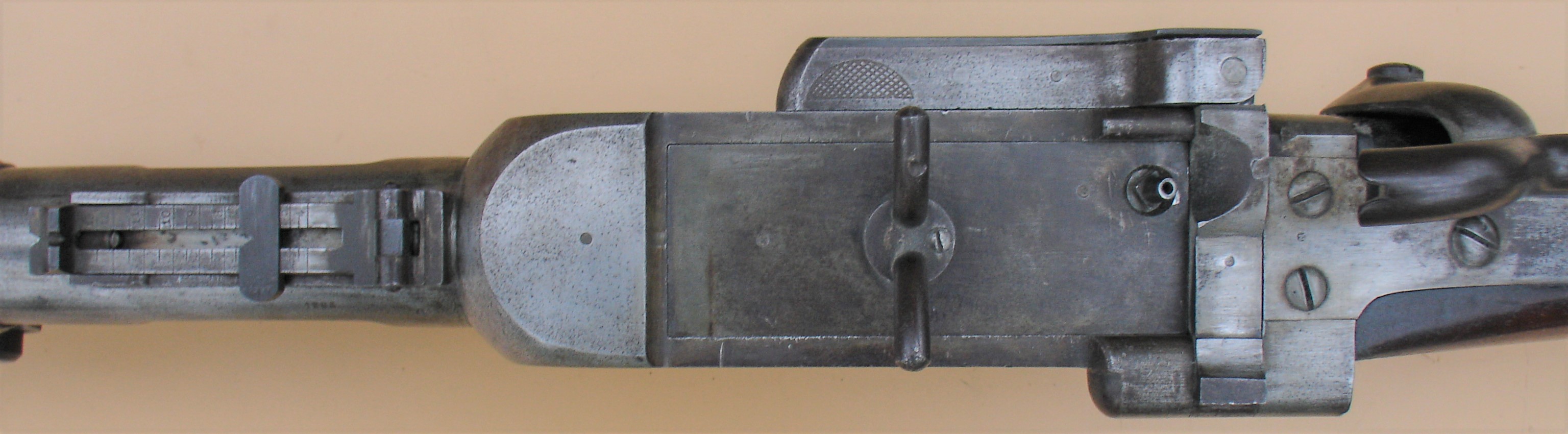

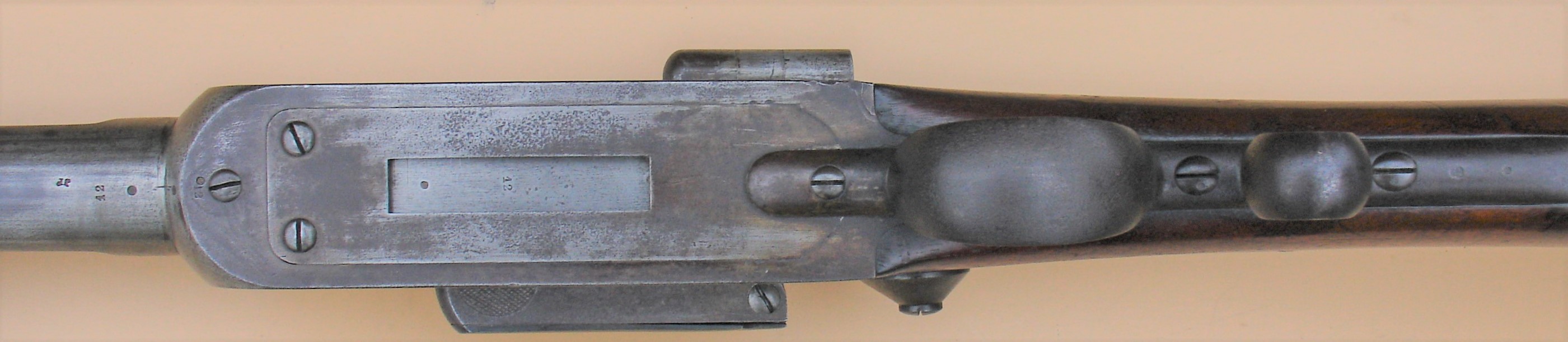

Net achter de loop zat een beweegbaar sluitstuk met scharnier. Door middel van het vleugelvormige handvat kon dit geopend worden om de patroon in de kamer te brengen. Een systeem met veer zorgde voor een vergrendeling van het mechanisme.

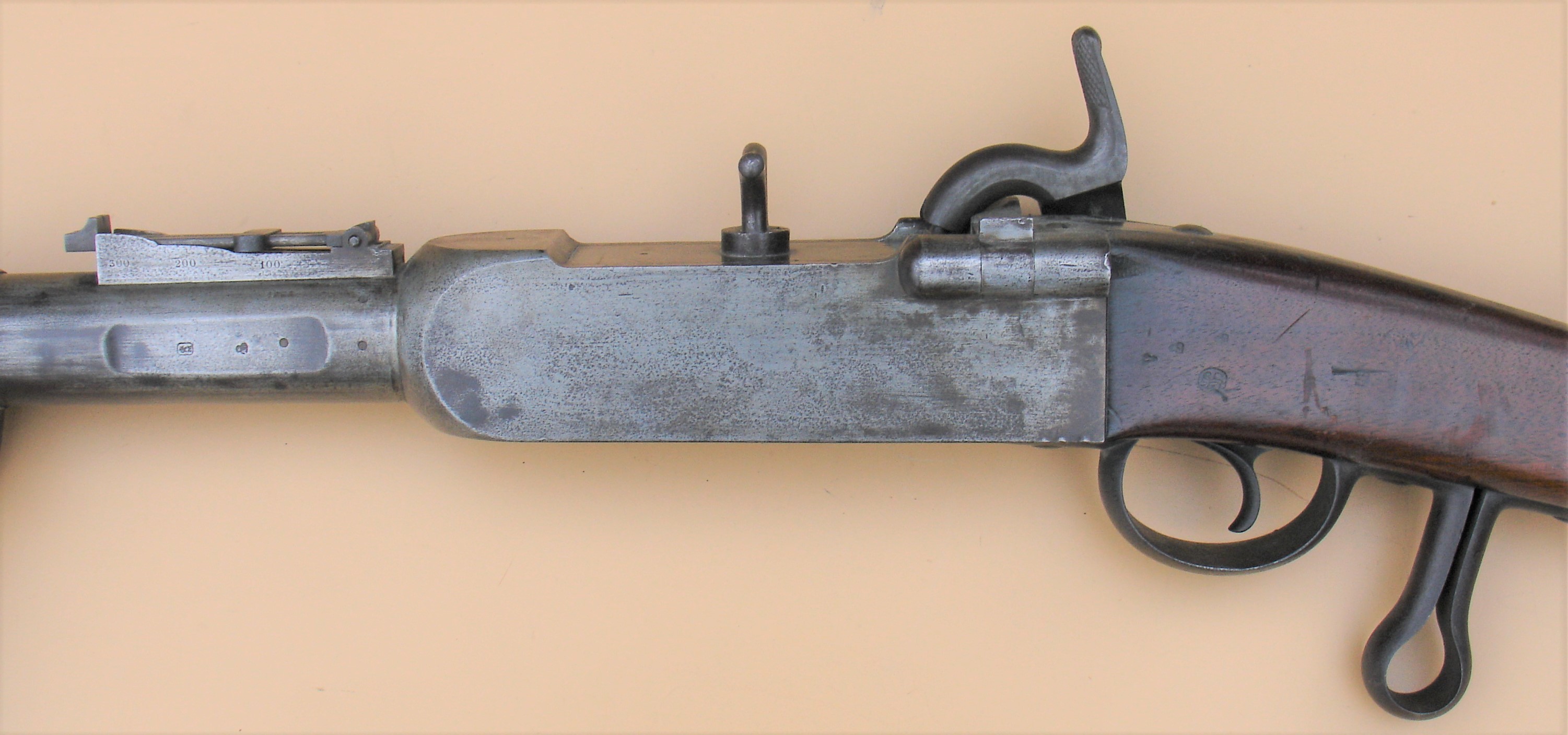

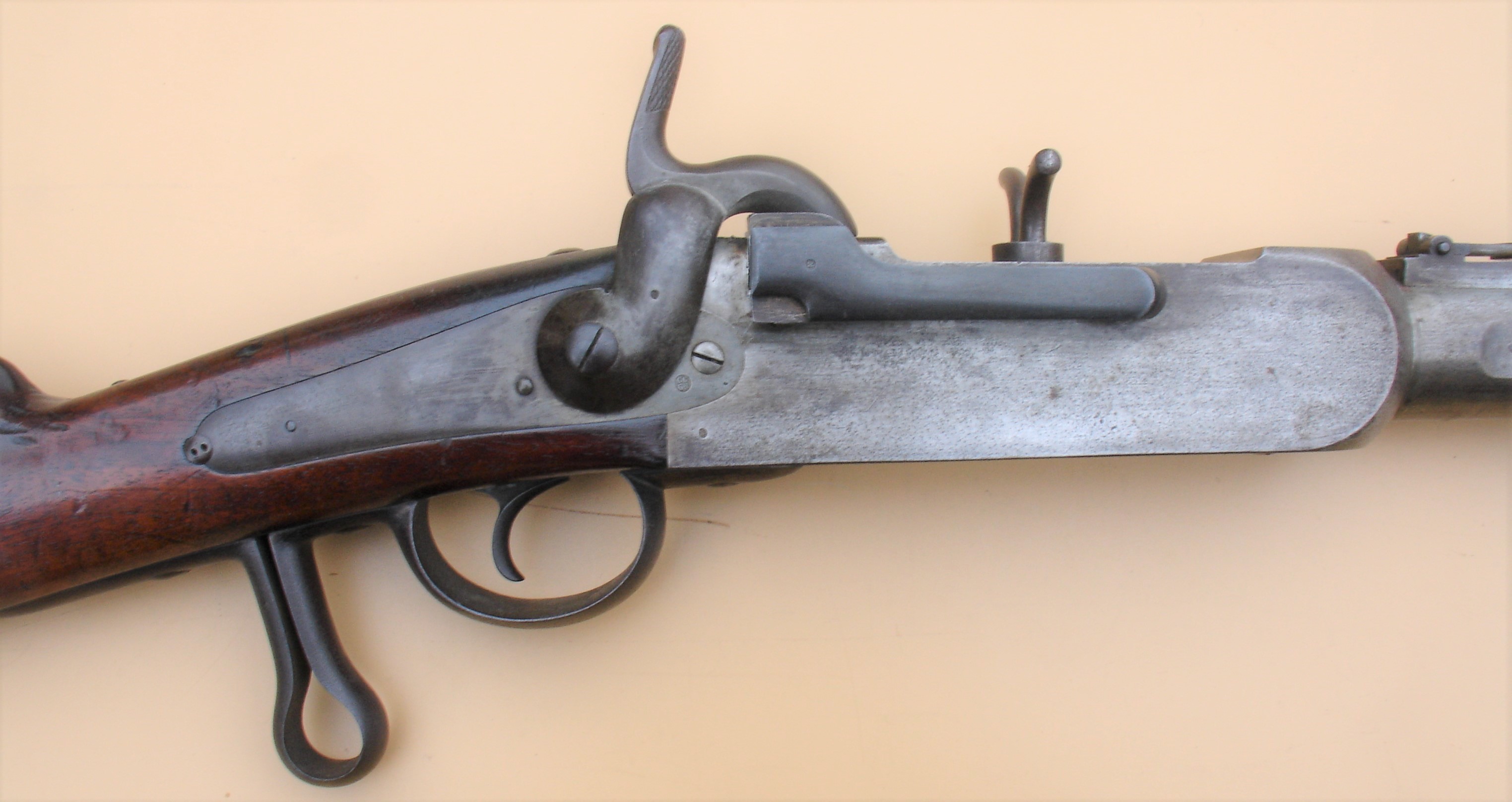

De korrel werd beschermd door 2 opstaande zijkanten. De vertikale steun op de achterste loopband maakte het mogelijk om het wapen in een speciale kolom te plaatsen. Achter de trekkerbeugel zat een staaf (vroege modellen) of een lusvormige steun voor de hand van de schutter.
Ondanks het gewicht van het wapen, 15kg, en de vertikale steun was de terugslag hoog. Schutters beschikten daarom over een borstkussen met koehaar om het schouder te beschermen tegen de klap.
